RFND-50在线微振粘度计参数
粘度范围：
0-500mpa.s
0~1000mpa.s
0-5000mpa.s
0-10000mpa.s
0-100000mpa.s
度： ±0.5%
温度测量范围：0-500℃
温度精度：0.2%
传感器压力范围：<25Mpa
传感器耐温范围<500℃
信号响应时间：2s
材料： 316 不锈钢(标配);
可选其他材料：哈氏C合金
处理： 标准:高度磨光
加特氟龙耐酸碱涂层
环境级别：IP68
电源： 24V DC
输出：粘度4~20 mADC
温度4~20 mADC
Modbus-RTU协议485接口
防护级别：IP67
防爆标准：ExdIIBT4
：标准样品液
粘度单位：9种任选
连接：法兰DN40,PN4.0螺纹连接M42*1.5用户任选
法兰标准：HG20592
产品类型
1、 RFND-50A在线微振粘度计---小量程粘度在线粘度计，量程范围0~50～100mpa.s
主要应用在溶剂领域,轻质油,醇类,清洗液, 低粘度硅油,油品,乳液,压裂液,低粘度聚合物,淀粉胶类,奶类饮料类
外形
2、 RFND-50B在线微振粘度计---中量程粘度在线粘度计，量程范围0--100～5000mpa.s
该区域粘度应用*为广泛,涵盖各个领域,各粘度段的硅油,树脂,光纤,油墨,塑料，沥青，润滑油，精细化工。
3、 HYND-50G在线微振粘度计---大量程粘度在线粘度计，量程范围0-5～50-5000pa.s
应用于高粘度硅油，硅脂，聚胺树脂，热熔胶
4、 RFND-50G2在线微振粘度计---高量程粘度在线粘度计，量程范围0-500～10000pa.s
应用于高粘度硅油，硅脂，树脂，热熔胶
5、 RFND-50Y 中长型在线微振粘度计，量程范围0---10～10000000mpa.s
用于介质温度在插身L=500～2000mm的全范围粘度测量。
6、 RFND-50M船舶在线微振粘度计，量程范围0-50～100mpa.s
针对船舶开发的在线粘度计，也可应用在粘度在0～3000mpa.s，安装位置比较小的装置。
仪表接线端子说明
显示表头后盖打开标识接线端子排为8P插槽，从左边开始
1、24V DC电源﹢ 红 5、温度4-20mA+ 白
2、24V DC电源- 绿 6、温度4-20mA- 黑
3、485通讯接口+ 黄 7、粘度4-20mA+ 棕
4、485通讯接口- 蓝 8、粘度4-20mA- 灰
设备连接
设备通过RS485-RS232转换器和电脑连接，在配置软件中选择正确的端口号，设备默认波特率为9600，校验：无。点通讯按钮进入通讯配置，选对应的串口号。
3、 基本参数配置
点基本配置选项卡，点读取按钮，可以读出当前参数。
修改配置信息：输入对应的参数后点写入按钮。
4、 读取测量数据
可以连续读取数据，打勾数据保存到文件可将数据存在一个文件里，文件格式为csv格式。
5、 粘度校准
点粘度校准选项卡，先读取校准数据，然后输入24点校准数据，点写入按钮写入校准数据。
6、 温度补偿
点温度补偿选项卡，先读取校准数据，然后输入12点校准数据，点写入按钮写入校准数据。
7、 mA校准及滤波
通过mA表测量mA的实际输出值，计算偏移量，在此页面输入偏移量，可校准mA输出。滤波可以平滑数据及曲线，数据越大越平滑，但响应速度越慢，需根据实际情况调整。
8、 温度的校准
先读取参数，然后分别接入三个标准电阻，采集对应的AD值，然后计算校准系数，并把参数写入仪表中。温度阻值偏移用来微调温度。（出厂前已做，建议不要更改）
标准MODBUS-RTU通信协议
一.概述:
本协议遵守MODBUS通信协议,采用了MODBUS协议中的子集RTU方式.RS485半双工工作方式.
二.串行数据格式:
串口波特率为9600bps,无校验,8位数据位,1位停位.
三.通信格式:
有符号整形数输出：

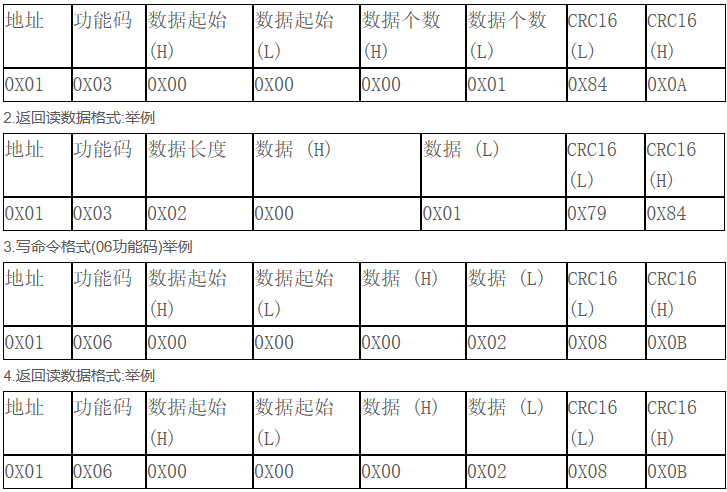

1.发送读命令格式:

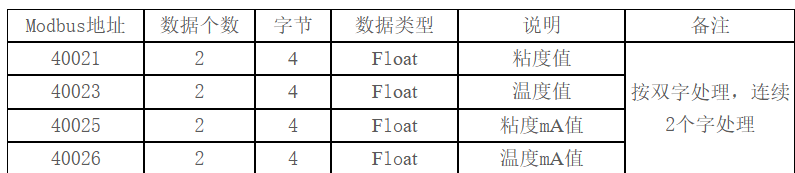

寄存器地址和数据说明（用户使用）
注意：modbus通讯的起始地址，下面是按照起始地址为1开始。
备注：通讯有乱码等情况，请通讯软件中，数据转换处进行的高低位调整

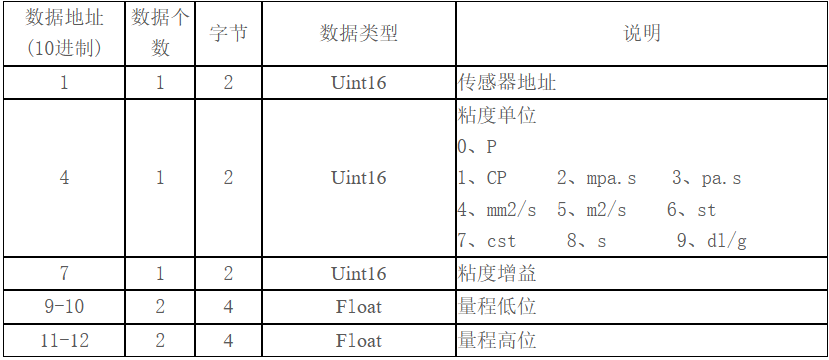

寄存器地址和数据说明:（工厂使用）
注意：modbus通讯的起始地址，下面是按照起始地址为1开始。
在线微振粘度计modbus数据采集说明
1、仪表为485一体型。
2、数据传输模式：RTU模式。
3、数据格式：
1个起始位
8个数据位，*小的有效位先发送
无奇偶校验位
1个停止位
4、错误检测域：CRC(循环冗长检测)
5、MODBUS功能代码：03
6、流量仪表数据存放格式：只存放了污泥浓度值和温度值两个参数，以寄存器为单位，寄存器地址00~01存放污泥浓度值4字节IEEE754格式浮点数，02~03存放温度4字节浮点数。

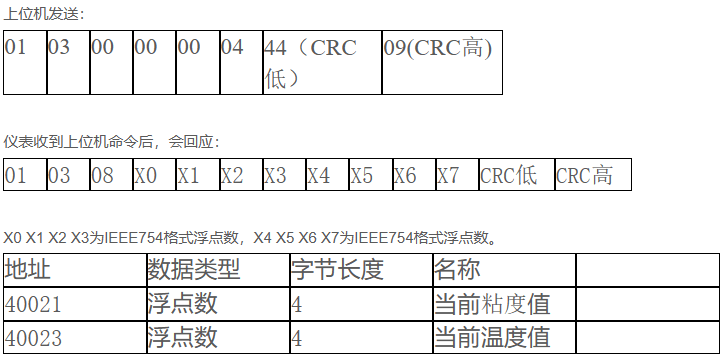

7、在线微振粘度计数据通讯读取数据举例如下：
